生命科学研究基盤センター

依頼について

生体イメージング研究推進

イメージング技術を利用して、学内外における学生の教育、および、基礎・応用研究を促進するため、学内だけでなく、学外の教育研究機関、および、企業を対象に、当センターで保有しているイメージング機器の利用を開放しています。

機器

共焦点レーザ顕微鏡 SP8 FALCON

SP8

メーカー

ライカ

機器の特徴・機能

レーザー/ Laser Diode laser (405nm)
Pulsed diode laser(440nm)
Argon laser (458,476,488,496,514nm)
White light laser (470-670nm)
対物レンズ/ Lens Dry:×5、×10、×20
Water immersion:×40w、×63w
Oil immersion:×100 oil

搭載システム、解析モード

WLL 470-670nmの任意の励起光を1nm単位で照射可能
AOB 検出光を最小5nm間隔で設定可能 PDF
Lightning 解像度120nm程の超解像画像の取得 PDF
FLIM 蛍光寿命観察が可能(FRET、FRAP、カルシウムのオシレーション観察などに利用可能) PDF
Phasor FLIM用解析ソフト(フィッティングを不用。2Dグラフ表示が可能。ピクセル単位で蛍光寿命の変化を解析)
Gating 自家蛍光の除去などが可能
Galvo stage XZ軸方向での画像取得
Resonant mode 高速スキャンでの画像取得
Incubator 温度とCO2の制御
Detector HyD×3、PMT×2、PMT-Trans  PDF
その他 Time lapse、Z stack、Tiling、positioningなどの機能を搭載

共焦点レーザ顕微鏡 LSM980

LSM980

メーカー

カールツァイス

機器の特徴・機能

Airyscan2搭載の倒立型共焦点レーザー顕微鏡。Airyscan2検出器(4Y)、超高感度GaAsP検出器32ch、近赤外用冷却型PMT検出器1ch、PMT検出器1ch、透過光検出器、電動ステージ、自動焦点補正装置、インキュベーション装置、広視野観察用カメラを搭載。
共焦点レーザー顕微鏡観察、ライブセルイメージング、多重染色観察、微弱蛍光観察、3D・4Dイメージング、分光測定、タイリング、多点観察などが可能。
Airyscan2 4Y搭載により、生体サンプルを低ダメージかつ高速でスキャンすることができ、高解像のライブイメージングに適している。

  • レーザー / Laser
Wavelength Laser Type Nominal Power Class
405 nm Diode 15 mW 3B
445 nm Diode 10 mW 3B
488 nm Diode 10 mW 3B
514 nm Diode 10 mW 3B
561 nm DPSS 10 mW 3B
639 nm Diode 10 mW 3B
  • 対物レンズ / Lens
Magnification Immersion NA Type
10x Dry 0.45 Plan Apochromat
20x Dry 0.8 Plan Apochromat
25x Water, oil, glycerine, silicone 0.8 LD LCI Plan Apochromat
40x Water 1.2 C Apochromat
63x Oil 1.4 Plan Apochromat
63x Water 1.2 C-Apochromat

共焦点レーザ顕微鏡 LSM900

LSM900

メーカー

カールツァイス

機器の特徴・機能

Airyscan2搭載の正立型共焦点レーザー顕微鏡。Airyscan2検出器(2Y)、スペクトルイメージ機構付PMT検出器2ch、透過光検出器を搭載。共焦点レーザー顕微鏡観察、多重染色観察、微弱蛍光観察、3D・4Dイメージングの取得などが可能。
Airyscan2搭載の正立型共焦点レーザー顕微鏡のため、固定サンプルの高解像 画像の取得に適している。専用の水浸レンズを使用することで水中サンプルの観察も可能。

  • レーザー / Laser
Wavelength Laser Type Nominal Power Class
405 nm Diode 30 mW 3B
488 nm Diode 25 mW 3B
555 nm Argon 25 mW 3B
639 nm Argon 25 mW 3B
  • 対物レンズ / Lens
Magnification Immersion NA Type
10x Dry 0.45 Plan Apochromat
20x Dry 0.8 Plan Apochromat
40x Oil 1.3 Plan Apochromat
63x Oil 1.4 Plan Apochromat
20x Water 1.0 W Plan Apochromat

共焦点レーザ顕微鏡 LSM710

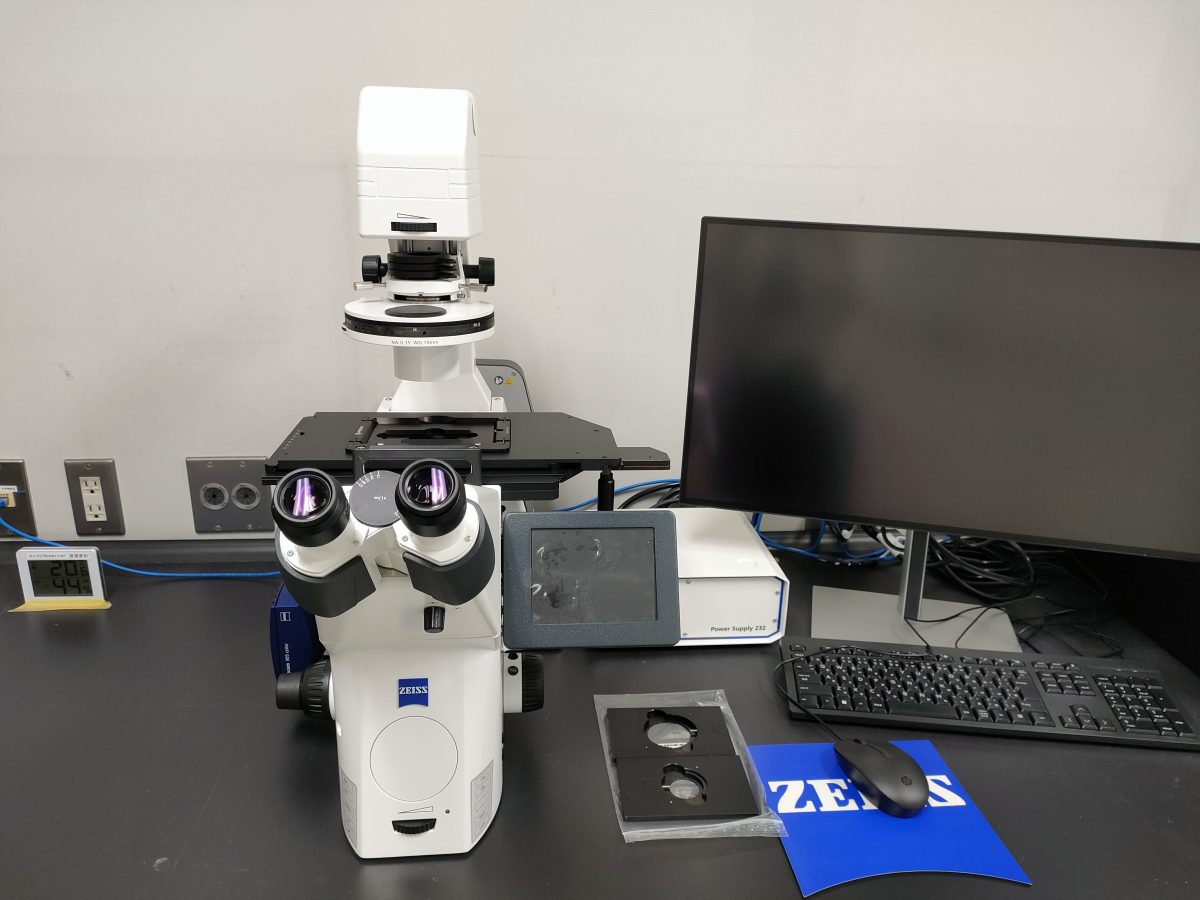

LSM710

メーカー

カールツァイス

機器の特徴・機能

倒立型の共焦点レーザー顕微鏡。
電動ステージと温度およびCO2の制御装置を搭載。
共焦点レーザー顕微鏡観察、分光測定、ライブセルイメージング、3D・4Dイメージング、タイリングや多点観察などが可能。 CFP / YFPのFRET観察、DAPI / Hoechstによる核染色の観察、培養細胞や個体を使ったタイムラプス解析などが可能。

  • レーザー / Laser
Wavelength Laser Type Nominal Power Class
405 nm Diode 30 mW 3B
440 nm Diode 25 mW 3B
458 nm Argon 25 mW 3B
488 nm Argon 25 mW 3B
514 nm Argon 25 mW 3B
561 nm DPSS 20 mW 3B
633 nm HeNe 30 mW 3B
  • 対物レンズ / Lens
Magnification Immersion NA Type
10x Dry 0.45 Plan Apochromat
20x Dry 0.8 Plan Apochromat
40x Dry 0.75 EC Plan-Neofluar
40x Water 1.2 C-Apochromat W Corr
63x Water 1.2 C-Apochromat W Corr
  • 検出器とスキャナー / Detector and Scanner
Detector resolution Scan speed Scanner
2ch PMT×2、
T-PMT×1、
QUASAR×1
4×1 up to
6144×6144
5 fps
(512×512)
galvanometric scanner

ライトシート蛍光顕微鏡 Lightsheet Z.1

Lightsheet Z.1

メーカー

カールツァイス

機器の特徴・機能

ライブイメージングに最適な顕微鏡。
サンプルをガラスキャピラリー内にマウントするので、サンプルサイズは、5mm 角以下を推奨。

  • レーザー / Laser
Wavelength Laser Type Class Nominal Power
405 nm V laser 3B 20 mW
445 nm V laser 3B 25 mW
488 nm RGB laser 3B 30 mW
514 nm RGB laser 3B 20 mW
561 nm RGB laser 3B 20 mW
638 nm RGB laser 3B 75 mW
  • 対物レンズ / Lens
For detection 5x EC Plan Neofluar (NA 0.16)
20x W Plan Apochromat (NA 1.0)
For illumination 5x LSFM (NA 0.1)
10x LSFM (NA 0.2)

設置場所

共焦点レーザ顕微鏡 SP8 FALCON D201-1
共焦点レーザ顕微鏡 LSM980 D201-2
共焦点レーザ顕微鏡 LSM900 D207
共焦点レーザ顕微鏡 LSM710 D206
ライトシート蛍光顕微鏡 Lightsheet Z.1 D206

ギャラリー・活動実績

準備中です。
